Additional details
- Vorräume von Aufzügen oder Schleusen mit Einschlussgefahr.
- Aufzugsnotruf konfrom zu EN18-28 und EN81-70
- Fernprogrammierung
- Ferneinwahl (mit/ohne) PIN-Code
- Türkontakt-Signaleingang = Missbrauchsunterdrückung
Erfolgt während der Voralarmzeit (=max. Fahrtdauer) eine Signaländerung, wird der Notruf abgebrochen. - Externe EN81-70 Symbole
Alternativ zu den internen LED mit Lichterleitern können auch externe Symbole angeschlossen werden (max 400mA). - Zubehör-Buchse, z.B. für den Anschluss einer zusätzlichen Neben-Sprechstelle auf/in der Kabine

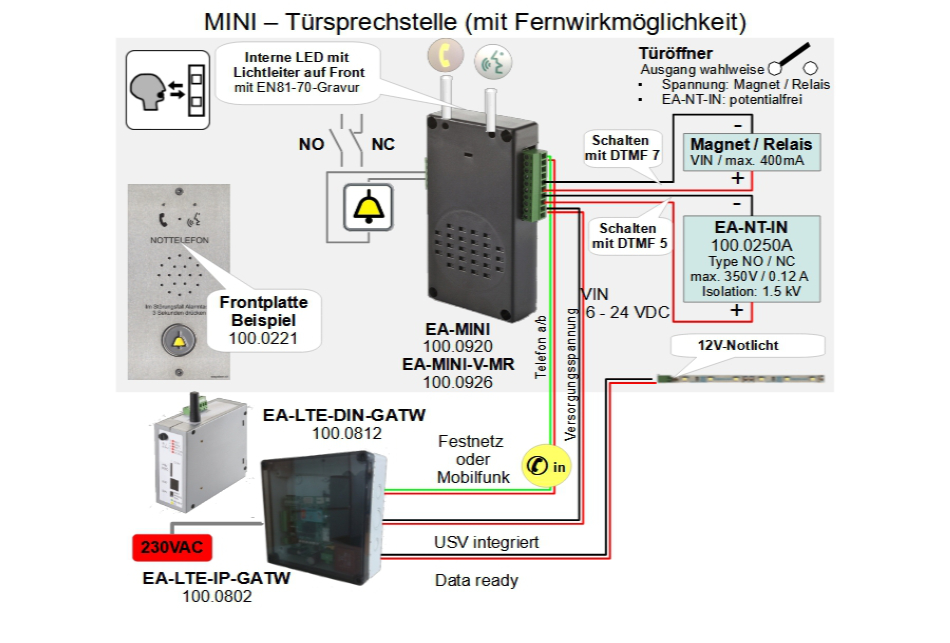

Türsprechstelle Sprechverbindung auf Knopfdruck und Türöffnung mit Tonwahl 5 bzw. 7 während der Telefonverbindung.

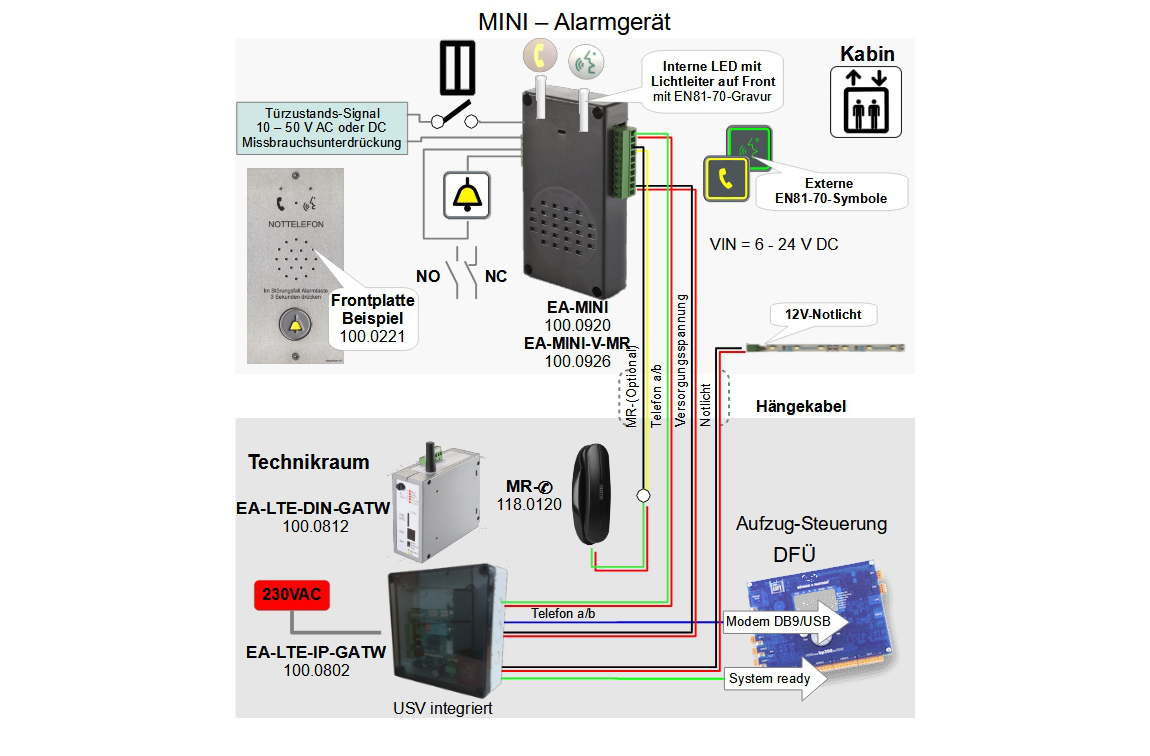

Alarmgerät z.B. Vorräume von Aufzügen oder Schleusen mit Einschlussgefahr oder Aufzugsnotruf mit integrierter Missbrauchsunterdrückung: Alarm wird ausgelöst, wenn das Türzustandssignal während der festgelegten Alarmfilterzeit nicht ändert
Das EA-Mini, EA-Mini-V-MR und Mini-MR-KSP ist komfortabel über das Leitronic Online-Portal konfigurierbar
Konformität
- 2014/30/EU, EN81-28:2018, EN81-70:2021, EN81-72:2020
Rufnummern
- 1 .. 8: Alarmnummern
- 9: Routineruf (72h)
Weitere Funktionen
- Fernprogrammierung
- Ferneinwahl (mit/ohne) PIN-Code
- Missbrauchsunterdrückung (Türwechsel)
- Fernschaltfunktion (Türöffnung = Doorphone)
Identifikation
- PIN-Code (i.e. Aufzugsnummer)
- Individueller Ansagetext (12s): Option Voice
Protokolle
- WinMOS®300
- P100
Stromversorgung
- 6 - 24 V DC / 0.5 W Standby / 1.5 W max.
Gehäuse
- ABS schwarz / 112 x 56 x 21 mm (L x B x T)
Frontplatten für Sprechstellen
Nachrüst-Frontplatten mit und ohne Notruftasten aus Inox oder Polycarbonat:
- Aufputz und Unterputz-Montage möglich
- Vorteil Polycarbonat: Notlicht scheint durch
- Notruf-TastenAdapter EA-NT-IN
- SNEL-Nachrüst-KIT (mit Bohrlochbild)
- Lochbild-Vorschläge für neue Tableaus

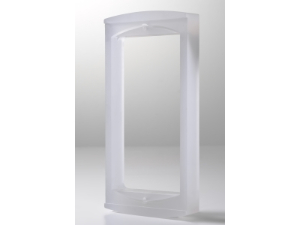

Transparenter Frontplatten-Rahmen (PMMA)
- Inox-Frontplatte EA-TAB | ohne Notruftaste | Bestell-Nr. 100.0220
- Inox-Frontplatte EA-TAB-NT | inkl. Notruftaste RT-42 2M / Typ XI | Bestell-Nr. 100.0221
- Inox-Frontplatte EA-TAB-HK | inkl. „Hilfe kommt“ Anzeige RA-42 | Bestell-Nr. 100.0222
- Inox-Frontplatte EA-TAB-EN72 | inkl. Sprech-Taste RT-42 2M / Typ XI | Bestell-Nr. 100.0223

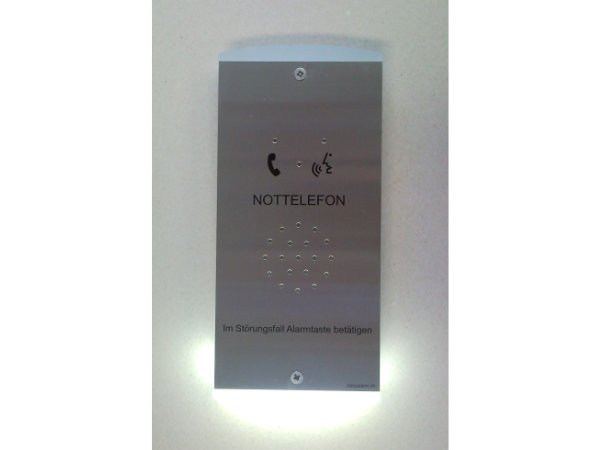

- Notlicht-LED-Kette 10cm | in Aussparung unten oder oben eingelegt | Bestell-Nr. 100.0870

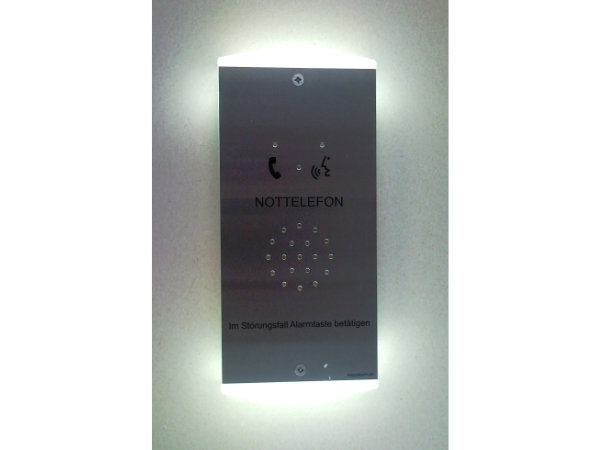

- Notlicht-LED-Kette 2x10cm | in Aussparung unten und oben eingelegt | Bestell-Nr. 100.0873
LED-Notlicht 10cm, selbstklebend
LED-Kette 10cm selbstklebend | passend zu transparentem Frontplattenrahmen, Bestell-Nr.: 100.0231
techn. Daten: 12 V DC +/- 15% / 0.8 W / 52 lm (16 cd 120°)
Abmessung: 117 x 9 x 9 mm (L x B x H)
Anschlüsse: Steck/Schraubklemme
Bestell-Nr.:-Nr.: 100.0870
LED-Notlicht 2x10cm, selbstklebend
LED-Notlicht 2x 10cm, selbstklebend | passend zu transparentem Rahmen Art. Nr: 100.0231
Für beide Aussparungen des transparenten Rahmens (Licht unten und oben)
Techn. Daten: 12 V DC +/- 15% / 1.6 W / 104 lm (16 cd 120°)
Abmessung: (100+117) x 9 x 9 mm (L x B x H)
Anschlüsse: Steck/Schraubklemme
Bestell-Nr.:-Nr.: 100.0873
LED-Schraube IP67
Techn. Daten: 12 V DC +/- 15% / 0.2 W / 4 lm (44 cd 20°)
Bohrloch: M8
Kabel: 25cm
Bestell-Nr.:-Nr.: 100.0872
LED-Modul, selbstklebend
techn. Daten: 12 V DC +/- 15% / 1.2 W / 50 lm
Abmessung: 37 x 32 x 5 mm (L x B x H) auch Schraubmontage möglich
Kabel: 8cm zwischen den Elementen (Lieferung als Kette möglich)
Bestell-Nr.:-Nr.: 100.0874
LED-Ring
LED-Ring | passend zu Polycarbonat-Frontplatten (Art. Nr: 100.0211 / 0212 / 0213)
in die Rx42-Aussparung einsetzen
Techn. Daten: 4 bis 15 V DC / 1 W
Abmessung: 52 x 52 x 6 mm (L x B x H)
Bestell-Nr.: Nr.: 100.0879
Netzspeisung DIN-Adapter EA-ACDC-USV
geeignet zur Speisung der Neben-Sprechstelle EA-LMx70 ab 230V
passend zu EA-NSG
Eingangsspannung: 230 V +- 15% / 50 Hz
Sekundär: 14.3 V DC / 10 W
Abmessungen: 17.5 x 93 x 68.5 mm(L x B x H) / DIN-Schiene 1TE
Bestell-Nr.: 118.0117
Spannungswandler DIN-Adapter EA-DCDC-USV
Spannungswandler z.B. für EA-UMTS/GSM-DIN
Abmessungen: 17.5 x 93 x 68.5 mm (L x B x H) / DIN-Schiene 1TE
Primärspannung: 9 - 35 VDC
Ausgangsspannung: 14.3V / 10 W
Bestell-Nr.: 118.0119
Notstrom-Adapter EA-NSG-CPU
Erweiterung zur USV in Kombination mit DIN-Adapter und 12V-Blei-Akku
Abmessungen: 53 x 90 x 32 mm (L x B x H) / DIN-Schiene 3TE
Eingangsspannung: 14.3V / 10 W
12V Ladespannung für Bleiakku
12V Ausgangsspannung für Notrufgerät (max. 500mA)
12V geschalteter Notlicht-Ausgang (max. 300mA) z.B. für LED-Notlichtketten 100.087x
Bestell-Nr.: 100.0117CPU
12V-Blei-Akku
Spannung: 12 V DC
Kapazität: 1.2 Ah
Bestell-Nr.: 100.0880
DIN-Halter für Akku
Bestell-Nr.: 100.0881
Notstromgerät USV12-CPU-IP
Notstrom-Anschlussprint EA-NSG-CPU + DIN-Schienen-Netzgerät + 12V-Blei-Akku komplett verbaut in IP65 Gehäuse
Gehäuse Abmessungen: 182 x 180 x 63 mm
Gewicht: 1100 g
Bestell-Nr.: 121.0117A
Missbrauchsunterdrückung EA-2DOOR
Missbrauchserkennung mit zwei unabhängigen Aufzugstüren
Anschlüsse: 2 mal Türsignaleingang | 2 mal Verbindung zu EasyAlarm bzw. Sprechstelle
Türsignal-Eingang (2x): aktiv 10 bis 35 V DC, Zustandsanzeige mit LED
Abmessungen: 35 x 90 x 30 mm (L x B x H) / DIN-Schiene 2TE
Bestell-Nr.: 100.0260B
AB-Blitzschutzadapter
Schützt den Telefoneingang der Notrufgeräte vor Spannungen >150V und filtert ADSL-Signale
Der Blitzschutz-Adapter ist gleichzeitig Verteiler für den Anschluss eines Maschinenraum-Telefons (MR-Telefon) bzw. der Fern-Sprechstellen EA-LMK72.
Gehäuse: DIN-Schiene 3TE
Abmessung: 90 x 52 x 30 mm (L x B x H)
Anschlüsse: Schraubklemmen + RJ12-Buchsen
Bestell-Nr.: 100.0328
Notruf-Tasten-Adapter EA-NT-IN
Bei bestehenden Anlagen mit einem einpoligen Alarmkontakt für die Alarmhupe, kann EA-NT-IN eingesetzt werden, um ohne Tasten-Wechsel die Isolation zum Telefonnetz zu gewährleisten.
Alarm-Eingang: 4.8 bis 35 V DC / begrenzt auf 10 mA (parallel zur Alarmhupe)
Ausgangskontakt: max. 350 V/0.12 A max. 30 Ohm (auf Notruf-Eingang)
Isolation: 1.5 kV
Anschlüsse: Steck/Schraubklemmen
Bestell-Nr.: 100.0250A (NC oder NO)
