Tür-Sprechstelle
EA-MINI
Art. Nr. 100.0920
Art. Nr. 100.0921 WG

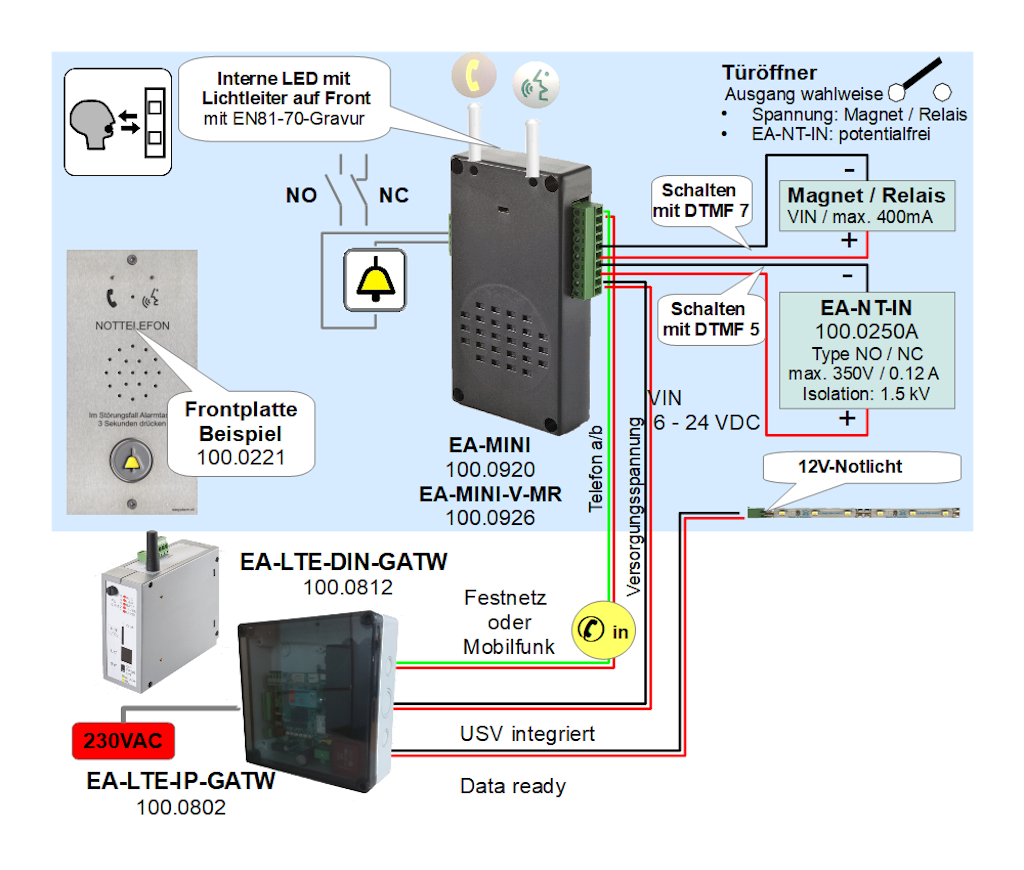

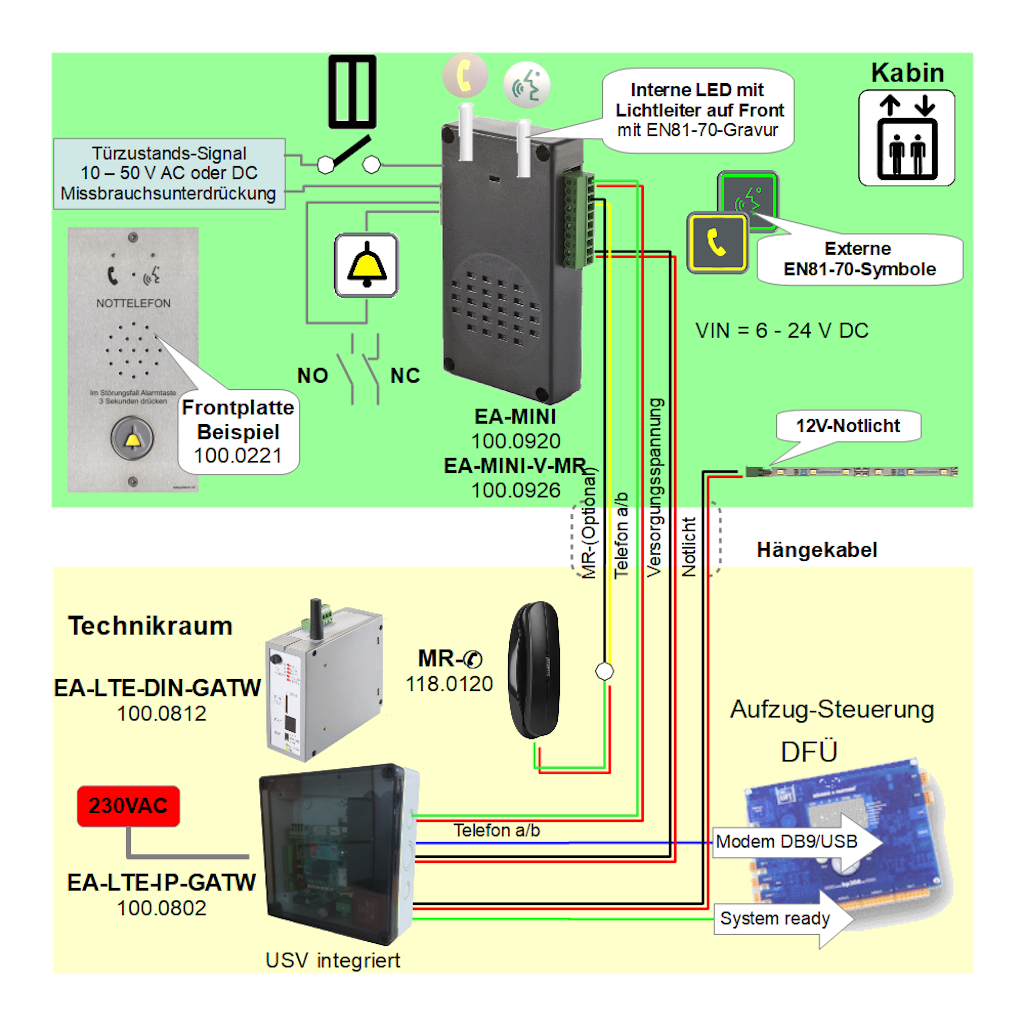

Anwendungs-Beispiel

- Wählgerät EA-MINI
(ohne Ansagefunktion)
- Versorgungsspannung: 6 - 24 V DC
- Telefonkabel 3 m (andere Längen
  auf Anfrage) (RJ11<->Endhülsen)
- Gebrauchsanleitung

0 1 2 3 4 5 6 7 8 9 10 11

0 1 2 3 4 5 6 7 8 9 10 11

Alarmgerät
EA-MINI-V-MR
Art. Nr. 100.0926
Art. Nr. 100.0927WG

Anwendungs-Beispiel

- Wählgerät EA-MINI-V-MR
(mit 12s Ansagefunktion)
- Versorgungsspannung: 6 - 24 V DC
- Telefonkabel 3 m (andere Längen
  auf Anfrage) (RJ11<->Endhülsen)

- Gebrauchsanleitung

0 1 2 3 4 5 6 7 8 9 10 11

0 1 2 3 4 5 6 7 8 9 10 11

Feuerwehr-Aufzug EN81-72
Fern-Sprechstelle unverbaut im Maschinenraum:
EA-LMK72-WG
Art. 118.0202E

weitere Informationen

Feuerwehr-Aufzug EN81-72
Fern-Sprechstelle im Maschinenraum:
in IP54-Gehäuse verbaut
EA-IP-EN72
Art. 118.0212E

inkl. Sprech-Taste
inkl. Anzeigen

weitere Informationen

Feuerwehr-Aufzug EN81-72
Fern-Sprechstelle unverbaut für Feuerwehrzugang/Zusatz-Etagen:
EA-LMK72-ET-WG
Art. 118.0204ET

weitere Informationen

Feuerwehr-Aufzug EN81-72
Fern-Sprechstelle t für Feuerwehrzugang/Zusatz-Etage
in IP54-Gehäuse verbaut
EA-IP-EN72ET
Art. 118.0214ET

inkl. Sprech-Taste
inkl. Anzeigen

weitere Informationen

Zubehör:
Frontplatte
EA-TAB
Art. Nr. 100.0220

- Material, INOX bzw. Chromstahl
- passend zu MINI
- 200 x 100 mm

weitere Informationen

Zubehör:
Frontplatte
EA-TAB-NT
Art. Nr. 100.0221


- Material, INOX bzw. Chromstahl
- passend zu MINI
- 200 x 100 mm

weitere Informationen

Zubehör:
Frontplatten-Rahmen
Art. Nr. 100.0231

- Aufputzrahmen
- Mit Ausfräsungen für Lichtleiter
- passend zu 100.0220, 100.0221, 100.0222
- 220 x 100 mm

weitere Informationen

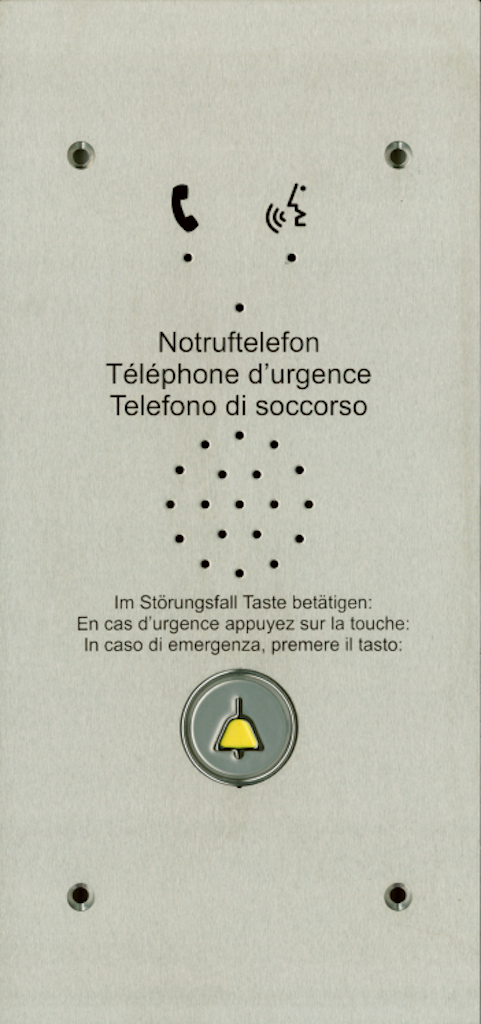

Zubehör:
Frontplatte
EA-TAB-HELPY-NT
Art. Nr. 100.0225

- Material, INOX bzw. Chromstahl
- passend zu MINI
- 305 x 140 mm

weitere Informationen

Zubehör:

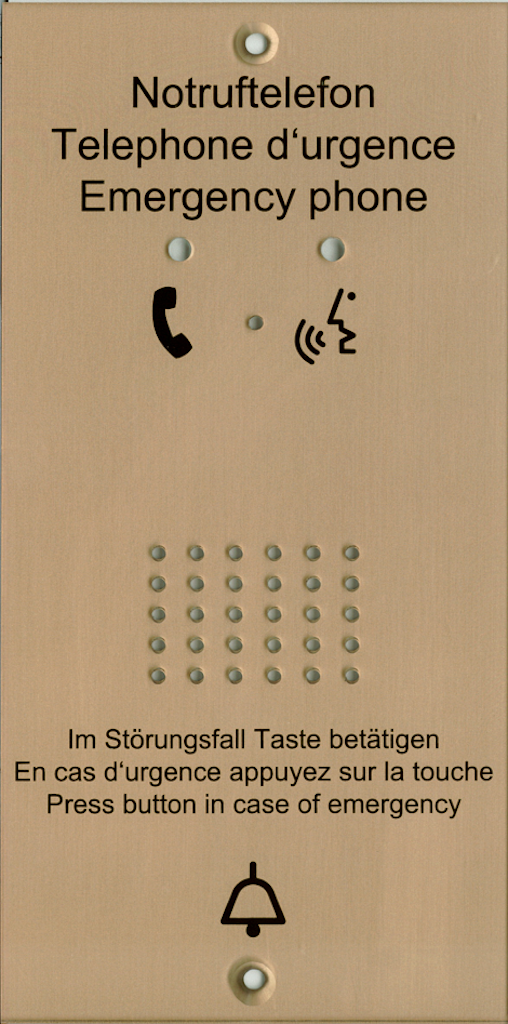

Frontplatte PolyCarbonat
Art. Nr. 100.0210

- Material PolyCarbonat
- passend zu MINI
- 200 x 100 mm

weitere Informationen

Zubehör:

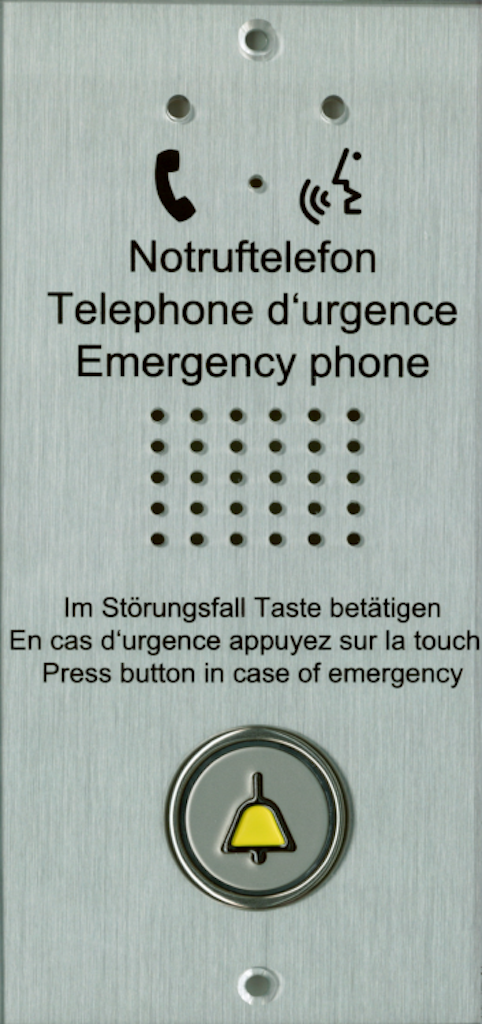

Frontplatte PolyCarbonat
EA-TABPC-EC
Art. Nr. 100.0211

- Material PolyCarbonat
- passend zu MINI
- 200 x 100 mm

weitere Informationen

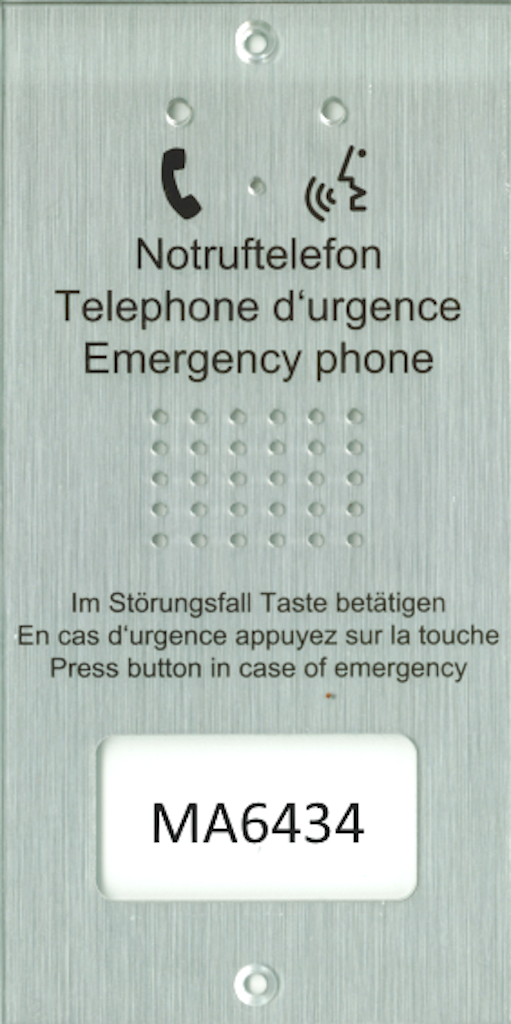

Zubehör:
Frontplatte PolyCarbonat
EA-TABPC-MA6434
Art. Nr. 100.0214

- Material PolyCarbonat
- Aussparung für
MA6434 Anzeige von
Schäfer GmbH
(MA6434 nicht enthalten)
- passend zu MINI
- 200 x 100 mm

weitere Informationen

Zubehör:
Frontplatte PolyCarbonat
kundenspezifisch

weitere Informationen

Zubehör:
SNEL-Set
Art. Nr. 100.0277

- 1 x Klebefolie um die LMK-
  Sprechstelle an der Panelrückseite
  zu befestigen
- 1 x Telefon-Symbol gelb graviert
- 1 x Sprechen-Symbol grün graviert
- 2 x Lichtleiternagel

Bohrvorlage
weitere Informationen

Zubehör:
EA-IP-EN70-EC
Art. Nr. 100.0730

Schutzgehäuse für MINI
180 x 110 x 64 mm
inkl. Notruftaste RT42

weitere Informationen

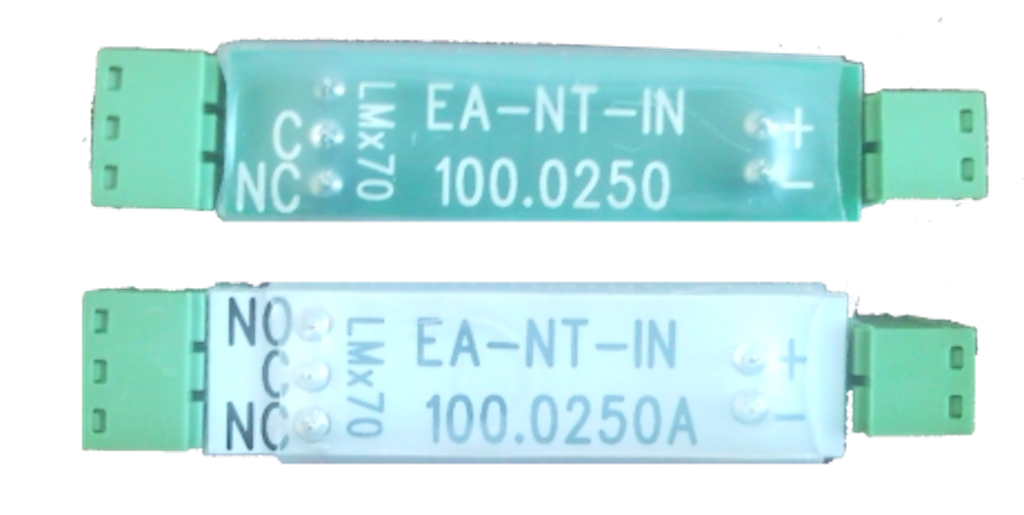

Zubehör:
EA-NT-IN
Art. Nr. 100.0250A

- Elektrische Isolierung für einpolige
  Notruftasten bestehender Anlagen
  nach SNEL, ESBA

- Alarmeingang: 3 bis 35 VDC
- Alarmausgang: NO oder NC
  max. 350 V/0,11 A

weitere Informationen

Zubehör:
EA-2DOOR
Art. Nr. 100.0260B

- Missbrauchserkennung mit zwei
  unabhängigen Aufzugstüren
- Anschlüsse: 2 mal Türsignal-
  Eingang | 2 mal Verbindung zu
  MINI bzw. Sprechstelle

weitere Informationen

Zubehör:
AB-Blitzschutzadapter
Art. Nr. 100.0328

Schützt den Telefoneingang der Notrufgeräte vor Spannungen >150V und filtert ADSL-Signale

weitere Informationen

Zubehör

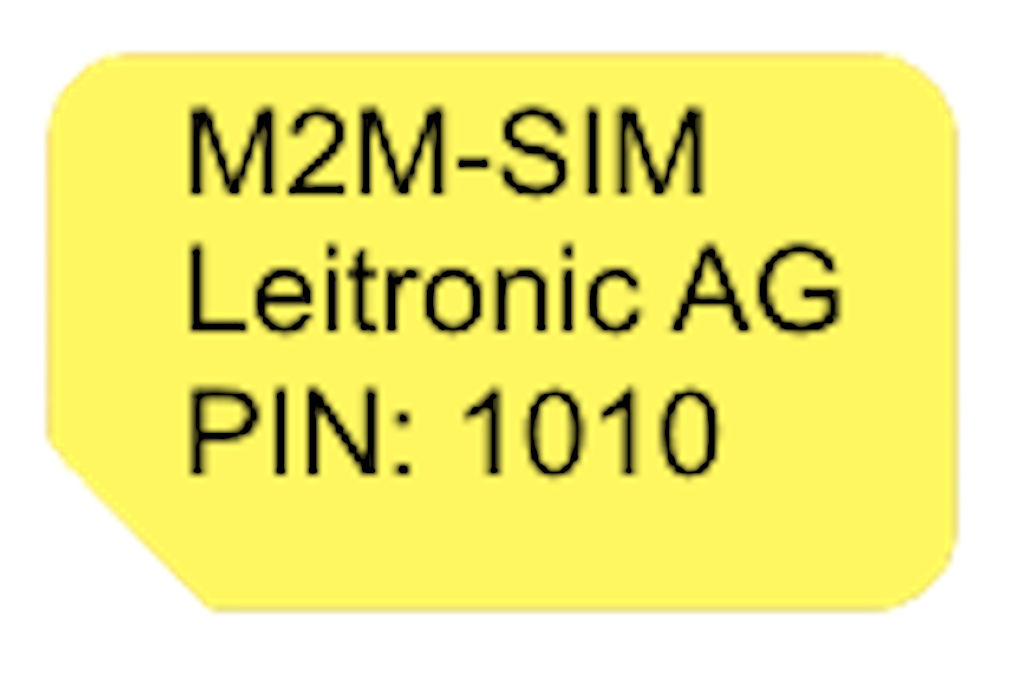

Art. Nr. M2M-SIM Leitronic

- Unerstützt ALLE Netzwerk-Anbieter
z.B. in der Schweiz Swisscom/Sunrise/Salt
- Keine Roaming Kosten innerhalb Europa
- Inkl. 10Min Voice/ 3SMS/1MB pro Monat (pooled)
- Einfaches Mmanagement
- Standard SIM-PIN 1010
- Aufeinanderfolgende Rufnummern
- Online Managment Tool

Info

Zubehör:

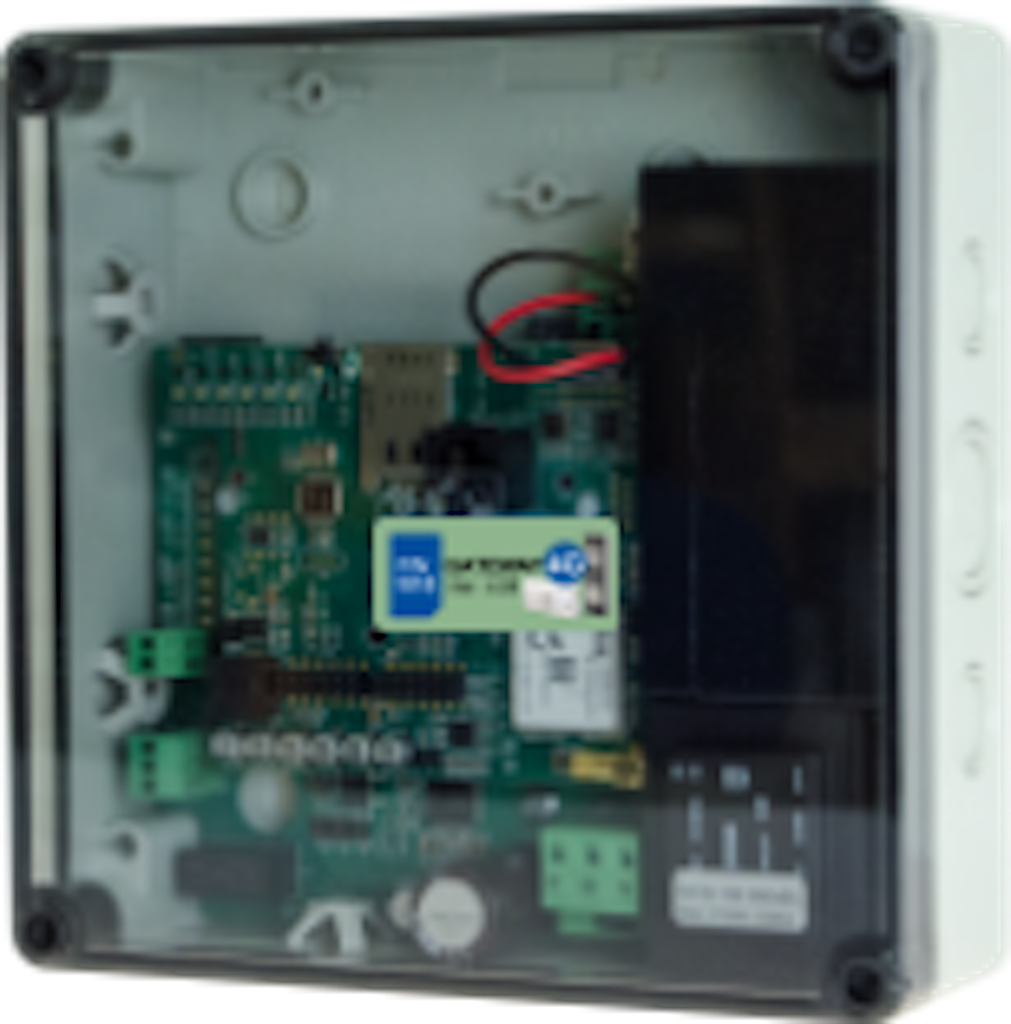

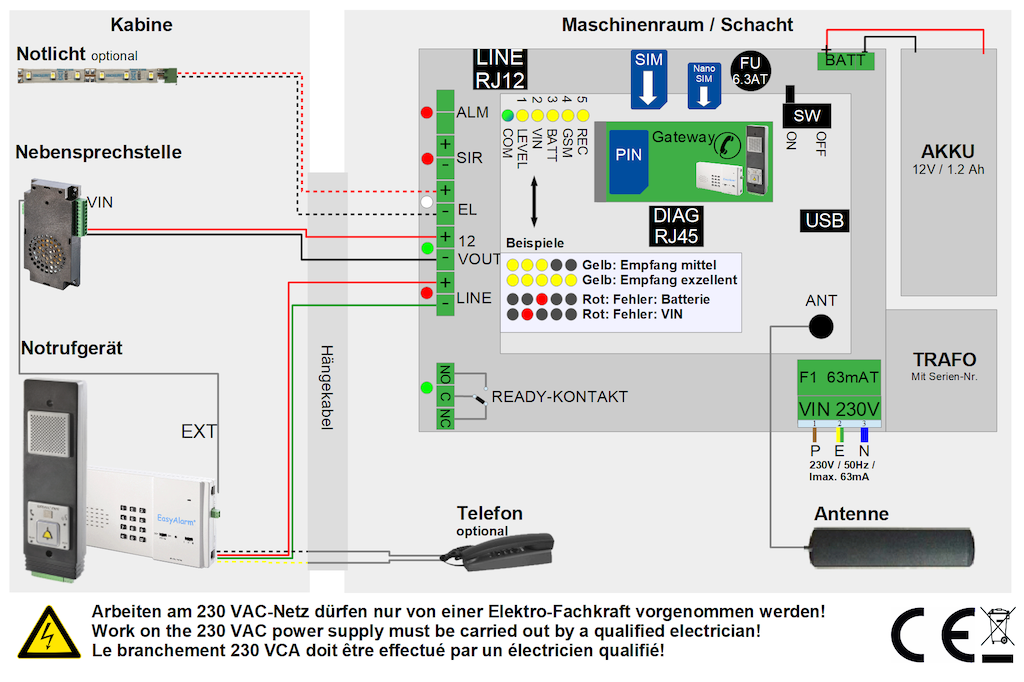

Art. Nr. 100.0802BL

- LTE/UMTS/GSM-Interface 230 VAC
- Simuliert einen analogen Telefon-
  anschluss (PSTN)
- 1.2Ah Akku (Zubehör)
- Telefonanschluss
- Betriebszustand-Ausgang
- Notlicht-Ausgang
- Modem-Schnittstelle über
Data-Modul-xxx

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

Zubehör:
Art. Nr. 100.0801BL

abgespeckte Nachrüstversion
wie 100.0802BL jedoch
- kein 12V-Ausgang (USV)
- kein Notlichtausgang
- kein Störungsausgang
- kein Alarm-Eingang

Installation
Bedienungsanleitung

weitere Antennenvarianten

Zubehör:

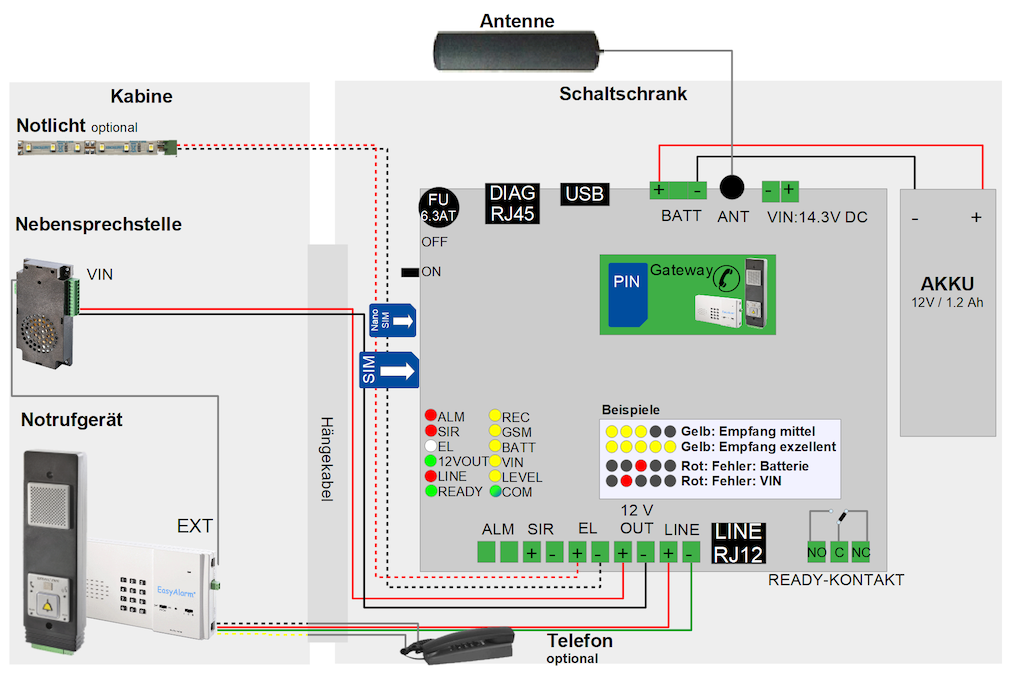

Art. Nr. 100.0812BL

- LTE/UMTS/GSM-Interface 14.3 VDC
- Simuliert einen analogen Telefon-
  anschluss (PSTN)
- 1.2Ah Akku (Zubehör)
- Telefonanschluss
- Betriebszustand-Ausgang
- Notlicht-Ausgang
- Modem-Schnittstelle über
Data-Modul-xxx

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

Zubehör:
Art. Nr. 100.0811BL

abgespeckte Nachrüstversion
wie 100.0812BL jedoch
- kein 12V-Ausgang (USV)
- kein Notlichtausgang
- kein Störungsausgang
- kein Alarm-Eingang

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

4G-Update
für Baujahr 2015-2016

100.0802B

Leiterplatte L416+L420Gateway

weitere Informationen

Bauform IP

0 1 2 3 4 5 6 7 8 9

Bauform DIN

0 1 2 3 4 5 6 7 8 9

4G-Update
für Baujahr 2010-2014

100.0800
100.0801
100.0802A
100.0801A

Art. Nr. 100.0802RL
Set bestehend aus
Leiterplatte L416IP+L420Gateway
Leiterplatte L445

weitere Informationen

Zubehör:
Art. Nr. 100.0802BU

- UMTS/GSM-Interface 230 VAC
- Simuliert einen analogen Telefon-
  anschluss (PSTN)
- 1.2Ah Akku (Zubehör)
- Telefonanschluss
- Betriebszustand-Ausgang
- Notlicht-Ausgang
- Modem-Schnittstelle über
Data-Modul-xxx

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

Zubehör:
Art. Nr. 100.0801BU

abgespeckte Nachrüstversion
wie 100.0802BU jedoch
- Software NICHT modular
- kein 12V-Ausgang (USV)
- kein Notlichtausgang
- kein Störungsausgang
- kein Alarm-Eingang

Installation
Bedienungsanleitung

weitere Antennenvarianten

Zubehör:
Art. Nr. 100.0812BU

- UMTS/GSM-Interface 14.3 VDC
- Simuliert einen analogen Telefon-
  anschluss (PSTN)
- 1.2Ah Akku (Zubehör)
- Telefonanschluss
- Betriebszustand-Ausgang
- Notlicht-Ausgang
- Modem-Schnittstelle über
Data-Modul-xxx

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

Zubehör:
Art. Nr. 100.0811BU

abgespeckte Nachrüstversion
wie 100.0812BU jedoch
- Software NICHT modular
- kein 12V-Ausgang (USV)
- kein Notlichtausgang
- kein Störungsausgang
- kein Alarm-Eingang

Installation
Bedienungsanleitung

weitere Antennenvarianten

0 1 2 3 4 5 6 7 8 9

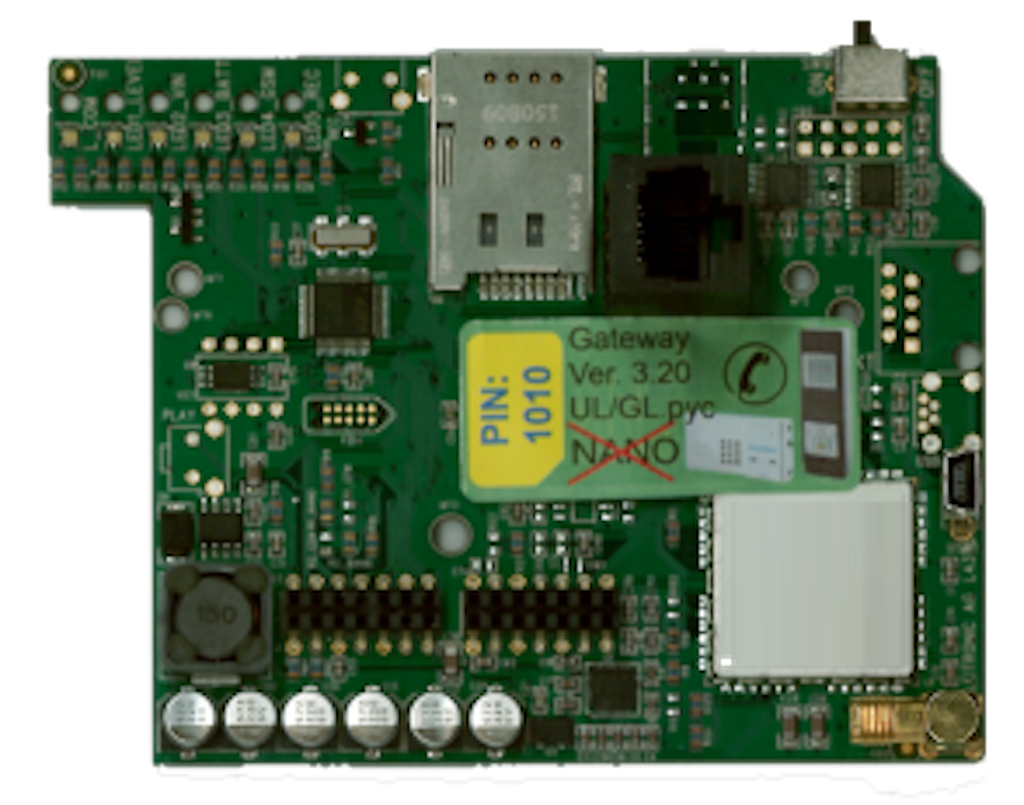

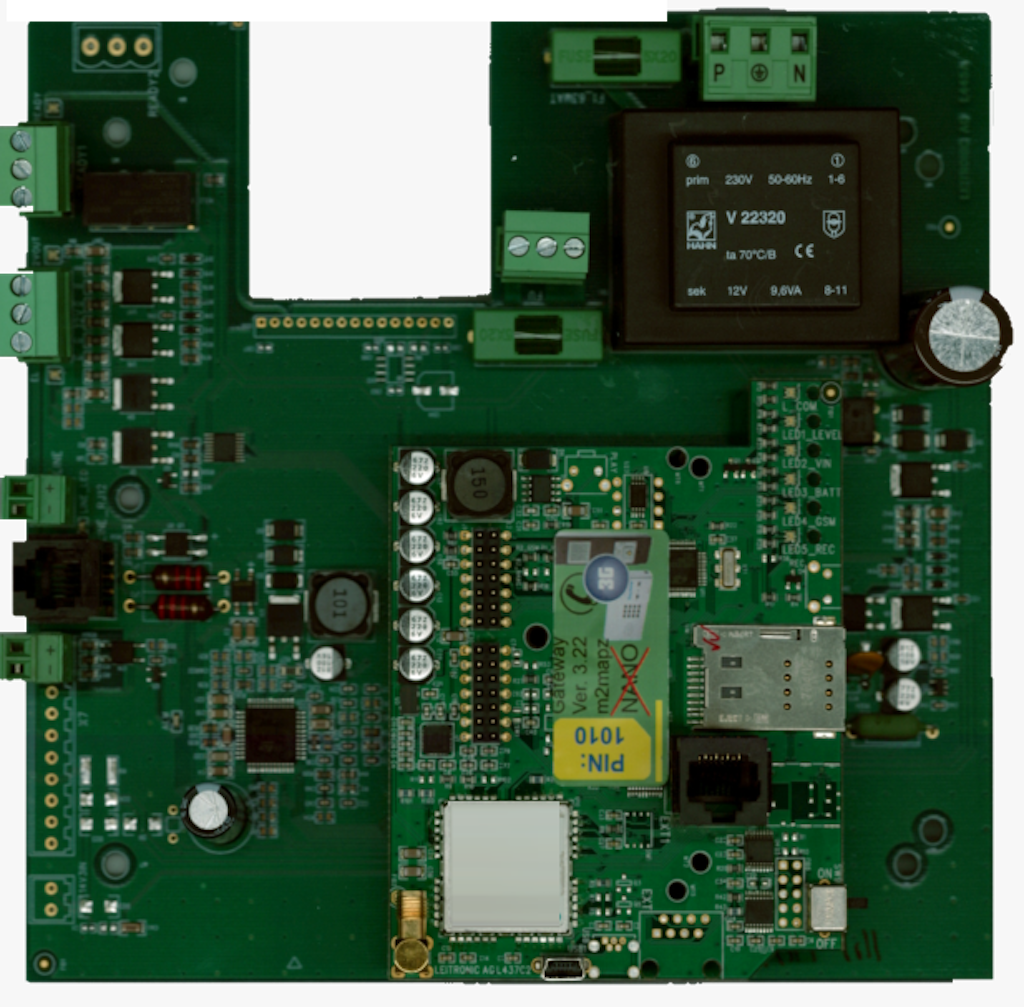

3G-Update
für Baujahr 2015-2016

100.0802B

Leiterplatte L437Gateway

weitere Informationen

Bauform IP

0 1 2 3 4 5 6 7 8 9

Bauform DIN

0 1 2 3 4 5 6 7 8 9

3G-Update
für Baujahr 2010-2014

100.0800
100.0801
100.0802A
100.0801A

Art. Nr. 100.0802RU
Set bestehend aus

Leiterplatte L437GatewayIP
Leiterplatte L445

weitere Informationen

Zubehör:
LAN/WIFI für 4G/LTE-Module

gibt die Internetverbindung der SIM-Karten an beliebige Geräte weiter.

weitere Informationen

Art. Nr. 100.0840
4 Ethernet-Ports + 2.4GHz Wifi.
Stromversorgung aus 100.08x2BL
Verbaut in IP-Schutzgehäuse

Für 100.080x1BL wird der Adapter 100.0291 benötigt

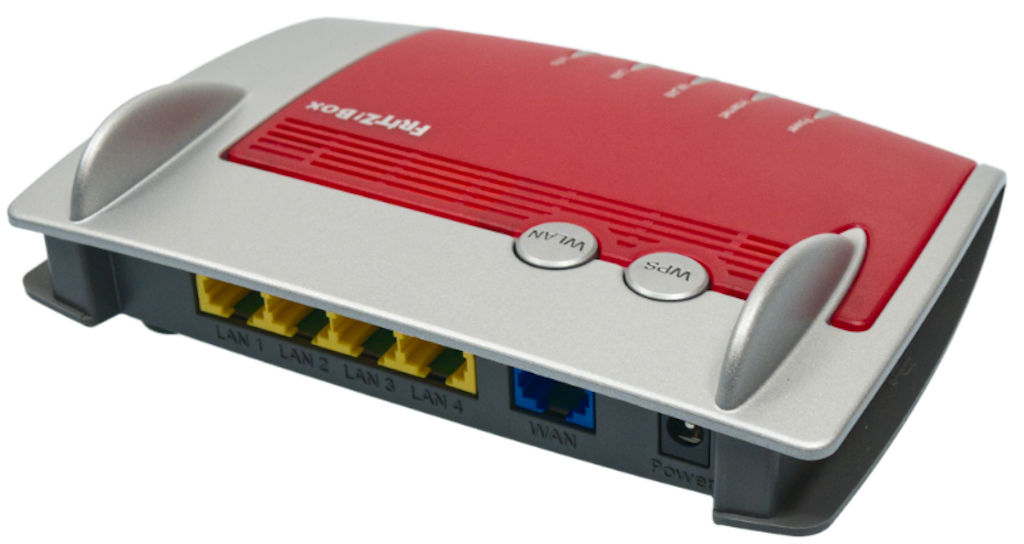

Art. Nr. 100.0841
4 Ethernet-Ports + 2.4GHz Wifi.
Stromversorgung aus 100.08x2BL
Tischversion

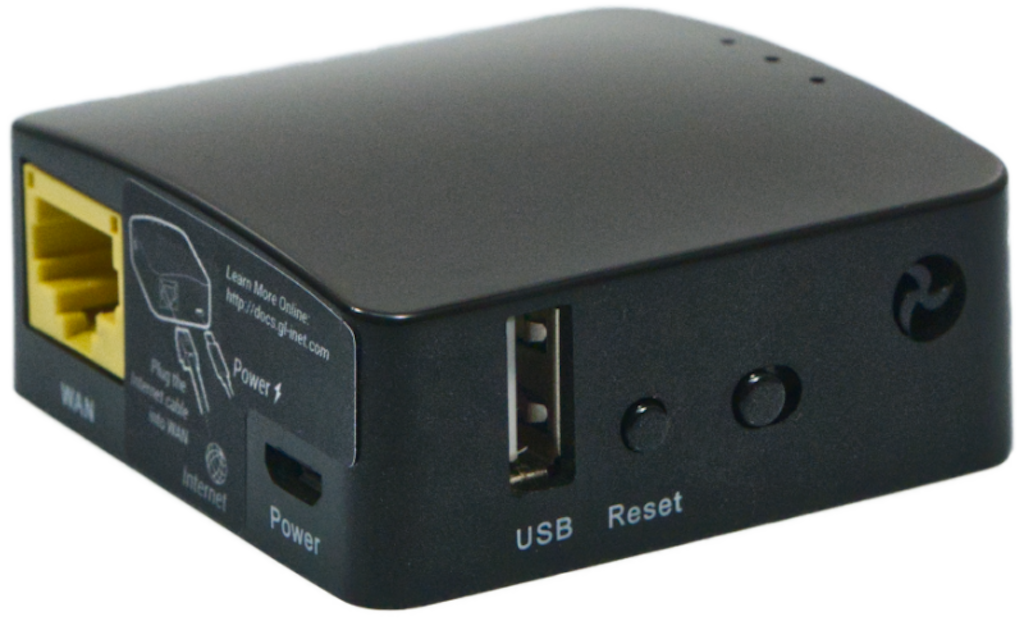

Mini-Router

Art. Nr. 100.0842
2 Ethernet-Ports + 2.4GHz Wifi.
Stromversorgung aus 100.08x2BL

weitere Informationen

100.0840 0 1 2 3 4 5 6 7 8 9

100.0291
0 1 2 3 4 5 6 7 8 9

100.0841 0 1 2 3 4 5 6 7 8 9

100.0842 0 1 2 3 4 5 6 7 8 9

Zubehör:

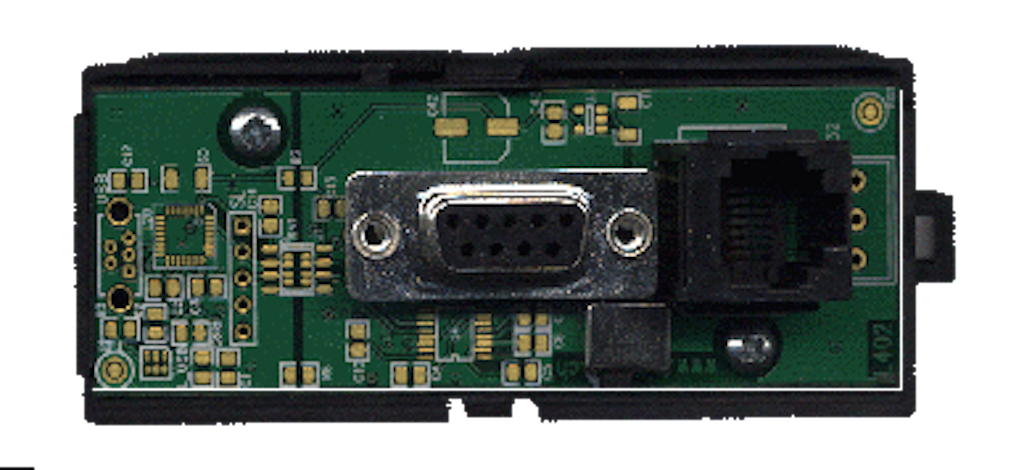

Data-Module-DB9
Art. Nr. 100.0850

- Serielle Schnittstelle für Aufzugssteuerungen DB9

weitere Informationen

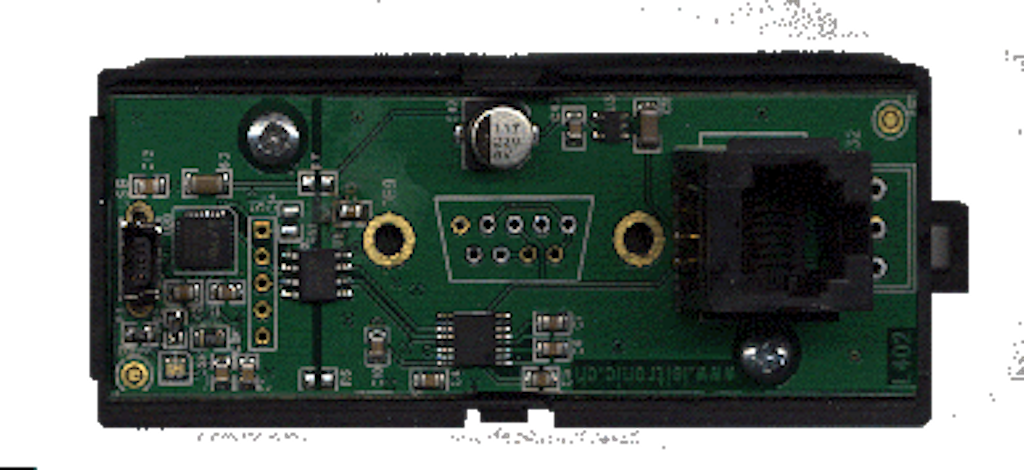

Zubehör:
Data-Module-USB
Art. Nr. 100.0851

- Schnittstelle für Aufzugssteuerungen MiniUSB

weitere Informationen

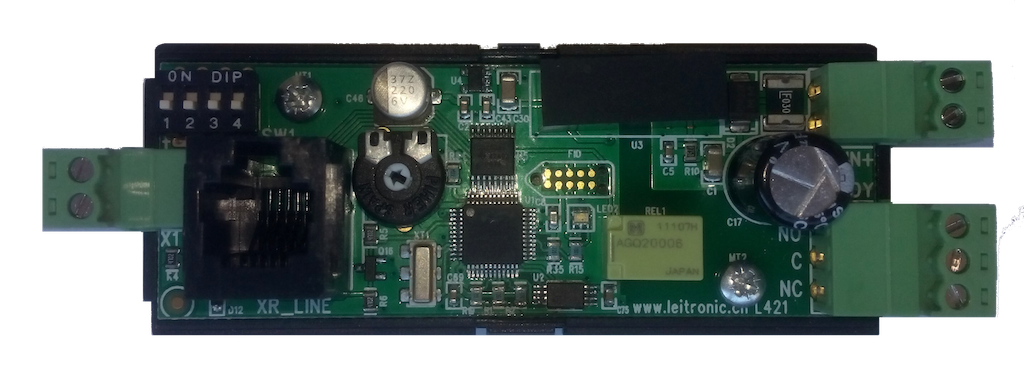

Zubehör:
Remote-Ready
Art. Nr. 100.0410

-

weitere Informationen

Zubehör:
Wandantenne SMA male
Art. Nr. 100.0864

- Höhe 280 mm
- Anschlusskabel 5m mit SMA-Stecker

weitere Informationen

Zubehör:
Richtantenne
Art. Nr. 100.0866

- 9dB
- Anschlusskabel 5m mit SMA-Stecker

weitere Informationen

Zubehör:
Notlicht-LED-Kette
Art. Nr. 100.0870

- 12 V/0.8 W, weiss
- Anschluss: Steck-/Schraubklemmen
- 50 Lumen
- 10 cm
- selbstklebend

weitere Informationen

Zubehör:
Notlicht-LED-Kette
Art. Nr. 100.0871

- 12 V/1.6 W, weiss
- Anschluss: Steck-/Schraubklemmen
- 100 Lumen
- 20 cm
- selbstklebend

weitere Informationen

Zubehör:

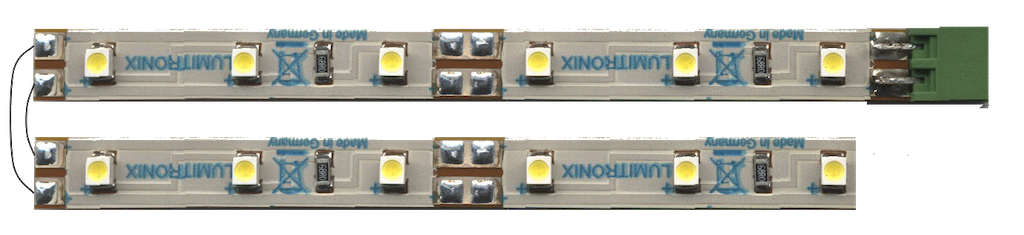

Notlicht-LED-Kette
Art. Nr. 100.0873

- 12 V/1.6 W, weiss
- Anschluss: Steck-/Schraubklemmen
- 100 Lumen
- 2x10 cm
- selbstklebend

weitere Informationen

Zubehör:
Notlicht-LED-Schraube
Art. Nr. 100.0872

- 12 V/0.2 W, weiss
- 44000 mcd, 20°
- wasserdicht
- Schraube IP67, M8

weitere Informationen

Zubehör:
Notlicht-LED
Art. Nr. 100.0874

- 12 V/1.2 W, weiss
- 50 Lumen
- selbstklebend oder Schraubbefestigung

weitere Informationen

Zubehör::

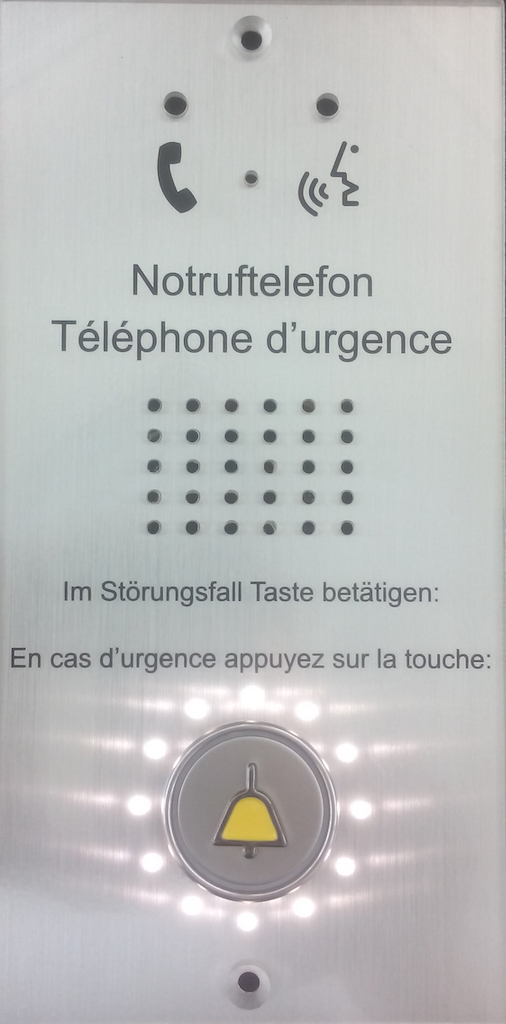

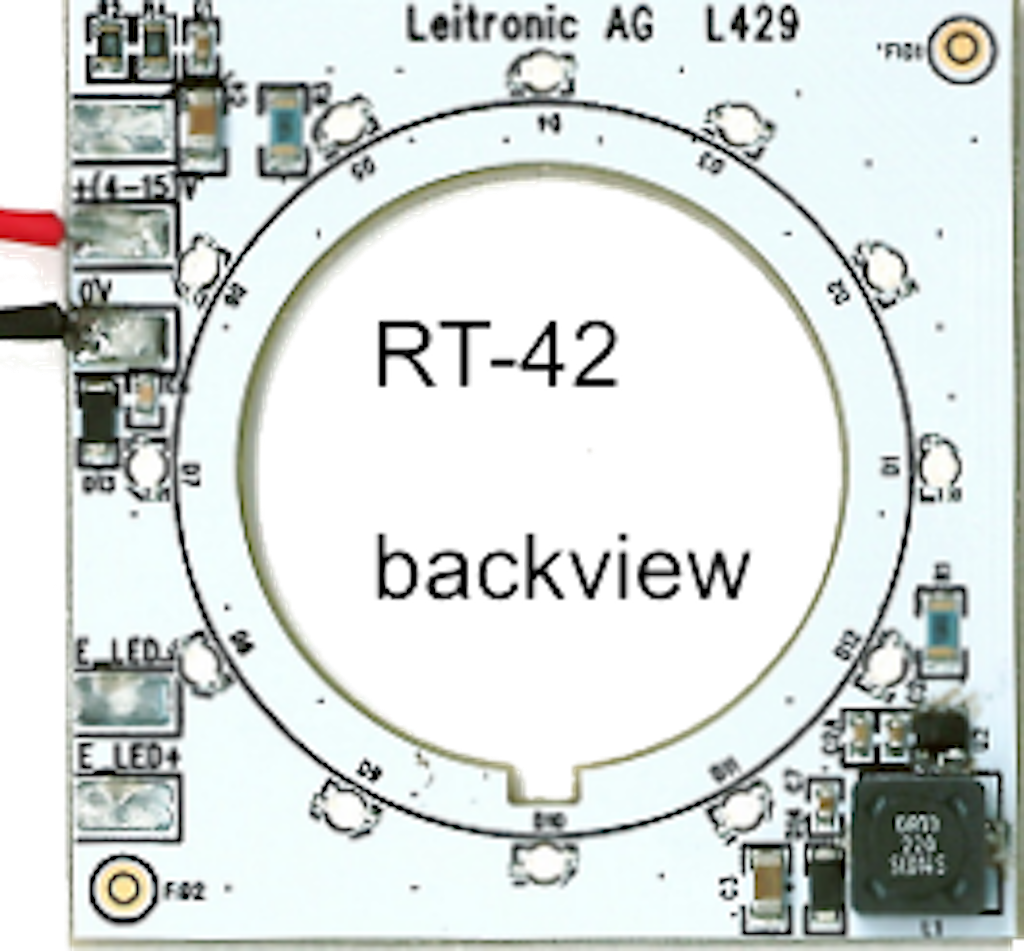

Notlicht-LED-Ring
Art. Nr. 100.0879

- 6 .. 15V/1 W, weiss
passend zu Polycarbonat Frontplatten 100.0211 bzw. 100.0212
in der Rx42 Aussparung
weitere Informationen

Zubehör:
DIN-Adapter (1TE)
EA-ACDC-USV
Art. Nr. 118.0117

- geeignet zur Speisung der Neben-
  Sprechstelle EA-LMx70 ab 230V
- passend zu EA-NSG
- Primärspannung:
  230 V AC+-15%/50 Hz
- Ausgangsspannung
  14.3V / 10 W

weitere Informationen

Zubehör:
DIN-Adapter (1TE)
EA-DCDC-USV
Art. Nr. 118.0119

- Spannungswandler z.B. für EA-UMTS/GSM-DIN 100.081x
- Primärspannung:
  9 - 35 VDC
- Ausgangsspannung
  14.3V / 10 W

weitere Informationen

Zubehör:
Notstrom-Adapter EA-NSG-CPU
Art. Nr. 100.0117CPU

- Eingangsspannung
  14.3V / 10 W
- 12V Ladespannung für Bleiakku
- 12V Ausgangsspannung für Notrufgerät (max. 500mA)
- 12V geschalteter Notlicht-Ausgang (max. 300mA) z.B. für LED-Notlichtketten 100.087x

weitere Informationen

Zubehör:
Notstromgeräte komplett
USV-12V-IP-CPU
Art. Nr. 121.0117A

118.0117 + 100.0880 + 100.0117CPU
vormontiert in Schutzgehäuse
180x110x84mm

weitere Informationen

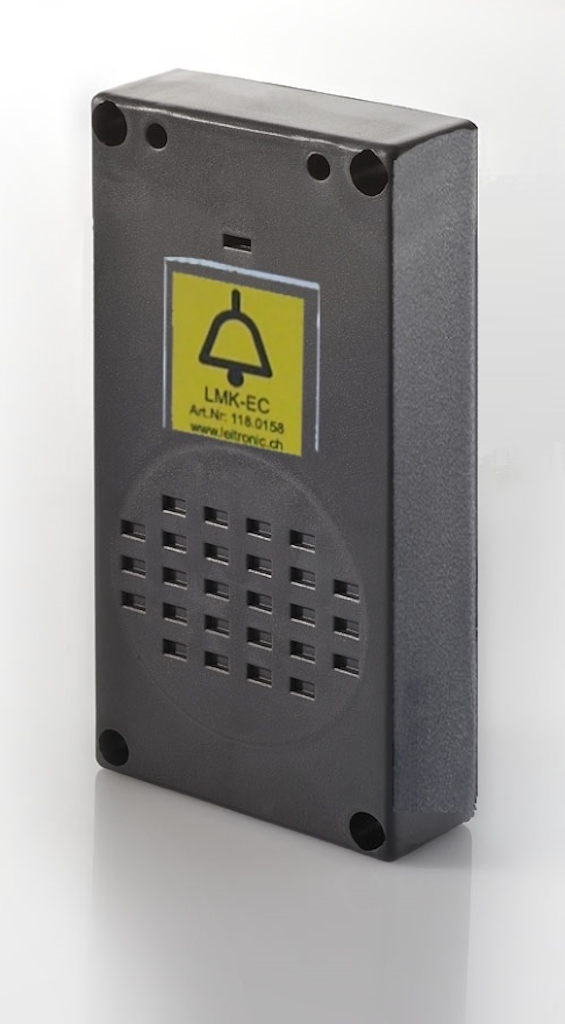

Zubehör:
EA-LMC-EC
Art. Nr. 118.0158

passive Nebensprechstelle:
mit integrierter Notruftaste

(nur für Kabinendach/unter Kabine)

weitere Informationen

0 1 2 3 4 5 6 7 8 9

Zubehör:
EA-MIC
Art. Nr. 118.0152

- Notruf-Taste
- Mikrofon
- RJ45-Kabel

weitere Informationen
